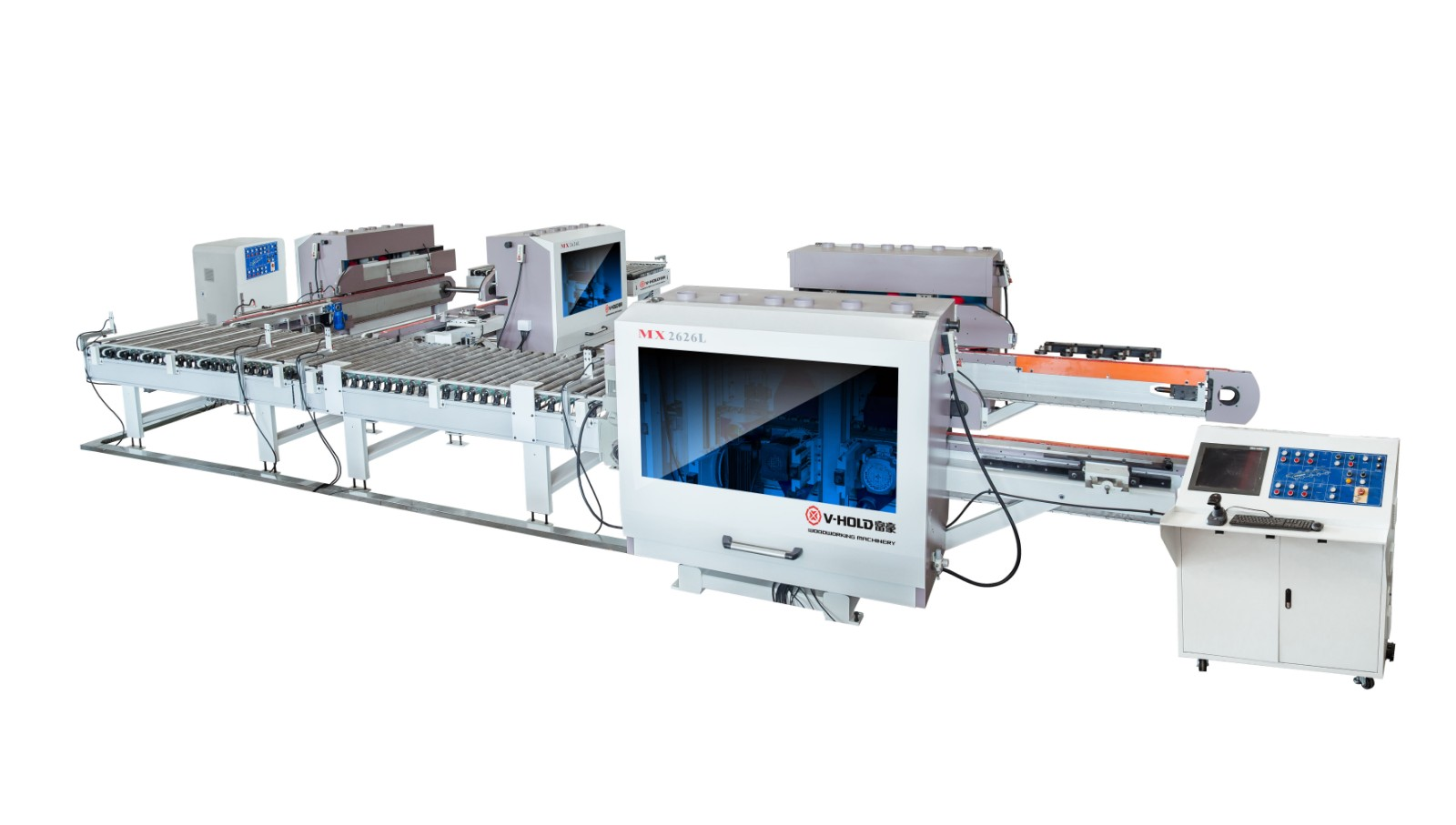

双端铣+双端铣木门自动化生产线


该设备专门为木门家具企业实现工业自动化发展倾力打造。木门双端铣配备两台双端铣,分别为加工长端和短端,每台双端铣配置8kw高速电机,能轻松应对各种木材的加工切削,1.5kw伺服调宽电机配精密滚珠丝杠调宽,能快捷精确地调整加工长度和宽度。该设备配备智能工控扫码系统,可选择扫码调宽及手动调宽,提升工作效率的同时,减少人工成本,节省较机时间。

该设备专门为木门家具企业实现工业自动化发展倾力打造。木门双端铣配备两台双端铣,分别为加工长端和短端,每台双端铣配置8kw高速电机,能轻松应对各种木材的加工切削,1.5kw伺服调宽电机配精密滚珠丝杠调宽,能快捷精确地调整加工长度和宽度。该设备配备智能工控扫码系统,可选择扫码调宽及手动调宽,提升工作效率的同时,减少人工成本,节省较机时间。



加工产品示意图

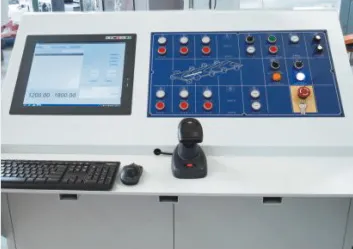

调宽采用高精密滚珠丝杠和精密伺服电机,调宽精准高效。 粉碎刀和立铣刀均采用8kw高速电机,切削力充沛。 智能工业控制电脑操作,扫取二维码自动调宽,也可手动调宽,操作方便快捷。 履带导轨加长,长短边自动直角输送切换,省去中间人力成本,大幅提高生产效率。



功能介绍


配备短料装置,有效提升短料的进给顺畅度 锯片的冷却和清洁功能,延长锯片寿命,保证精度。 四组主动送料轮能让对剖后的成品木料顺畅出料。 左右两边的锯轴,可以根据不同要求,安装多块锯片。



产品参数






VH-MX2626L(单机参数)

机床参数

最大加工宽度

1200mm

最小加工宽度

300mm

最大加工长度

2500mm

最小加工厚度

10mm

最大加工厚度

60mm

送料速度

6~30m/min

粉碎刀轴转速

6000r/min

立铣刀轴转速

6000r/min

划线锯转速

2800r/min

气源压

0. 6Mpa

电机功率

划线锯电机功率

3kwx2

主锯电机功率

4kwx2

粉碎刀电机功率

8kwx2 (高速)

立铣刀电机功率

8kwx2 (高速)

调宽窄电机功率

1. 5kw (伺服)

送料电机功率

3kw (变频)

刀具直径

划线锯最大锯片直径

Φ230mm

粉碎刀最大装刀直径

Φ255mm

粉碎刀轴直径

Φ40mm

立铣刀轴最大装刀直径

Φ200mm

立铣刀轴直径

Φ40mm



辅助设备参数


输送辊台尺寸规格:3000*1400、3000*1415*900(±50)

主梁规格:240*50铝型材 ,辊筒直径:φ54,胶辊间距:φ120,载重kg/m:50KG

电机品牌:台湾东力

变频器:台达

总功率:0.75kw

整线速度:10-36m/min 可调 。



产品局部

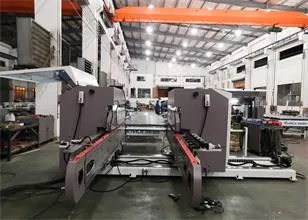

履带图 横输送 内部图 纵输送



精益工艺


床身高刚性一体结构

具有减震性能的铸铁铸造而成,确保刀轴和送料系统平稳运转。

精良的加工设备

一丝不苟的精心制作,确保每个零件近乎完美!



日本四轴联动加工中心

所有轴架、减速箱等配件,公司配备自有加工中心加工,确保配件精密配合。

主轴动平衡检测

每根主轴进行动平衡检测,配备进口SKF轴承,确保刀轴高精密平稳运行。



资质认证


摘要:富豪木门双端铣VH-MX2626L自动化连线,采用伺服调宽,配备精密滚珠丝杠调宽,快捷精确调整加工木门的长度和宽度,该设备可选配扫码或手动调宽,自动化输送,出料智能堆料,减少人工操作,提升效率和出品!

富豪双端铣木门生产线

木门一次性四边定宽窄铣型加工!



加工产品示意图


调宽采用高精密滚珠丝杠和精密伺服电机,调宽精准高效。 粉碎刀和立铣刀均采用8kw高速电机,切削力充沛。 智能工业控制电脑操作,扫取二维码自动调宽,也可手动调宽,操作方便快捷。 履带导轨加长,长短边自动直角输送切换,省去中间人力成本,大幅提高生产效率。



功能介绍


配备短料装置,有效提升短料的进给顺畅度 锯片的冷却和清洁功能,延长锯片寿命,保证精度。 四组主动送料轮能让对剖后的成品木料顺畅出料。 左右两边的锯轴,可以根据不同要求,安装多块锯片。



产品参数






VH-MX2626L(单机参数)

机床参数

最大加工宽度

1200mm

最小加工宽度

300mm

最大加工长度

2500mm

最小加工厚度

10mm

最大加工厚度

60mm

送料速度

6~30m/min

粉碎刀轴转速

6000r/min

立铣刀轴转速

6000r/min

划线锯转速

2800r/min

气源压

0. 6Mpa

电机功率

划线锯电机功率

3kwx2

主锯电机功率

4kwx2

粉碎刀电机功率

8kwx2 (高速)

立铣刀电机功率

8kwx2 (高速)

调宽窄电机功率

1. 5kw (伺服)

送料电机功率

3kw (变频)

刀具直径

划线锯最大锯片直径

Φ230mm

粉碎刀最大装刀直径

Φ255mm

粉碎刀轴直径

Φ40mm

立铣刀轴最大装刀直径

Φ200mm

立铣刀轴直径

Φ40mm



辅助设备参数


输送辊台尺寸规格:3000*1400、3000*1415*900(±50)

主梁规格:240*50铝型材 ,辊筒直径:φ54,胶辊间距:φ120,载重kg/m:50KG

电机品牌:台湾东力

变频器:台达

总功率:0.75kw

整线速度:10-36m/min 可调 。



产品局部


履带图 横输送 内部图 纵输送



精益工艺


床身高刚性一体结构

具有减震性能的铸铁铸造而成,确保刀轴和送料系统平稳运转。

精良的加工设备

一丝不苟的精心制作,确保每个零件近乎完美!



日本四轴联动加工中心

所有轴架、减速箱等配件,公司配备自有加工中心加工,确保配件精密配合。

主轴动平衡检测

每根主轴进行动平衡检测,配备进口SKF轴承,确保刀轴高精密平稳运行。



资质认证


摘要:富豪木门双端铣VH-MX2626L自动化连线,采用伺服调宽,配备精密滚珠丝杠调宽,快捷精确调整加工木门的长度和宽度,该设备可选配扫码或手动调宽,自动化输送,出料智能堆料,减少人工操作,提升效率和出品!

富豪双端铣木门生产线

木门一次性四边定宽窄铣型加工!
